1. 概述：
超(chao)聲波篩(shai)(shai)分系(xi)統是一種(zhong)簡單實用、可(ke)靠的(de)篩(shai)(shai)分系(xi)統，是當前網孔(kong)堵塞的(de)有效的(de)解決方(fang)法。可(ke)廣泛應(ying)用于制藥、冶金(jin)、化工(gong)、選礦、食(shi)品等(deng)要求精細篩(shai)(shai)分過濾的(de)行業，篩(shai)(shai)分過濾精度高，有效解決因團(tuan)聚、靜電、強吸附性卡堵網孔(kong)等(deng)篩(shai)(shai)分難(nan)題，是國內篩(shai)(shai)分行業的(de)一項重大(da)技術突破。

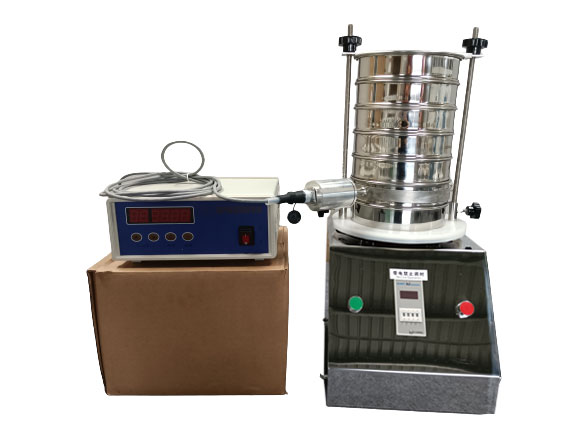

2. 結構：
JCC-2超聲(sheng)波諧(xie)振電(dian)源(yuan)： 37KHz高(gao)頻(pin)大功率超聲(sheng)波諧(xie)振電(dian)源(yuan)。內(nei)置(zhi)微電(dian)腦芯片，可根(gen)據超聲(sheng)波的(de)不同(tong)狀態進行全程(cheng)數字頻(pin)率自動跟(gen)蹤，無需人工調整(zheng)，操作(zuo)簡(jian)單方便。長時間工作(zuo)振蕩器發(fa)熱量(liang)低(di)，工作(zuo)狀態穩定。
l 高頻連接線(xian)：超聲波(bo)振蕩器與超聲波(bo)諧振電(dian)源(yuan)之間(jian)采用(yong)電(dian)纜連接。
l 連接器： 航空連接插(cha)件。
l 振(zhen)蕩器： 高性能超(chao)聲波轉換器件(jian)。
l 超(chao)聲波網架(jia)： 由外網架(jia)與共振環組(zu)成。
l 篩網： 適用于10目(mu)~635目(mu)。
3. 基本工作原理：
超(chao)聲(sheng)(sheng)波(bo)篩(shai)分系統(tong)由超(chao)聲(sheng)(sheng)波(bo)諧振(zhen)(zhen)(zhen)電(dian)源、振(zhen)(zhen)(zhen)蕩(dang)器、共振(zhen)(zhen)(zhen)環組成。超(chao)聲(sheng)(sheng)波(bo)諧振(zhen)(zhen)(zhen)電(dian)源產生(sheng)的(de)(de)高(gao)頻電(dian)振(zhen)(zhen)(zhen)蕩(dang)由振(zhen)(zhen)(zhen)蕩(dang)器轉換成高(gao)頻正弦(xian)形式的(de)(de)縱向振(zhen)(zhen)(zhen)蕩(dang)波(bo)，這些振(zhen)(zhen)(zhen)蕩(dang)波(bo)傳到共振(zhen)(zhen)(zhen)環上使共振(zhen)(zhen)(zhen)環產生(sheng)共振(zhen)(zhen)(zhen)，然后(hou)由共振(zhen)(zhen)(zhen)環將振(zhen)(zhen)(zhen)動均勻傳輸(shu)至篩(shai)面。篩(shai)網上的(de)(de)物(wu)料在做低頻三次(ci)元振(zhen)(zhen)(zhen)動的(de)(de)同時，疊加上超(chao)聲(sheng)(sheng)波(bo)振(zhen)(zhen)(zhen)動，既(ji)可(ke)防止網孔堵(du)塞，又可(ke)提(ti)高(gao)篩(shai)分產量(liang)和質量(liang)。
4. 一般技術數據：
超聲(sheng)波(bo)諧振電源：
4.1 電源輸入： 交流220V±10% 50~60Hz
4.2 整機電流： ≤0.6A
4.3 高(gao)頻電(dian)流(liu)： ≤0.4A
4.4 工(gong)作頻(pin)率： 37KHz
4.5 工作模式： 連續、 脈沖
4.6 環境(jing)溫度(du)： -10~40℃
5. 使用說明：
5.1 超聲波控(kong)制儀與(yu)旋(xuan)振篩分別供(gong)電，旋(xuan)振篩為三(san)相供(gong)電，超聲波電源為單相供(gong)電，二者均需(xu)可靠接地。
5.2 超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜(lan)的航空插頭端與振蕩器連接，并保證密封固定牢(lao)固。
5.3 接(jie)好超(chao)(chao)聲波(bo)(bo)諧振電(dian)(dian)源電(dian)(dian)源及超(chao)(chao)聲波(bo)(bo)連(lian)接(jie)電(dian)(dian)纜線，檢(jian)查無(wu)誤后(hou)(hou)打開超(chao)(chao)聲波(bo)(bo)電(dian)(dian)源開關。隨著一聲“滴”的聲響，超(chao)(chao)聲波(bo)(bo)諧振電(dian)(dian)源起動，顯(xian)(xian)(xian)示(shi)(shi)窗口顯(xian)(xian)(xian)示(shi)(shi)“P0”，并進入(ru)自(zi)(zi)檢(jian)狀態(tai)。幾秒(miao)鐘后(hou)(hou)顯(xian)(xian)(xian)示(shi)(shi)窗口顯(xian)(xian)(xian)示(shi)(shi)工(gong)作(zuo)電(dian)(dian)流，頻(pin)率自(zi)(zi)動搜索，30秒(miao)后(hou)(hou)超(chao)(chao)聲波(bo)(bo)諧振電(dian)(dian)源進入(ru)正常工(gong)作(zuo)狀態(tai)。用手(shou)觸篩網(wang)，篩網(wang)振感明顯(xian)(xian)(xian)。
5.4 超聲波諧振電源共有2種工作狀態：連續工作狀態（左邊窗口顯示：Cn，n為1~9數字）和脈沖工作狀態（左邊窗口顯示：Hn，n為1~2數字），正常為連續工作狀態。在連續工作狀態下，按脈沖鍵，進入脈沖工作狀態。在脈沖狀態下按脈沖鍵，返回連續工作狀態。在連續工作狀態下按暫停鍵，超聲波暫停輸出，再次按暫停鍵，超聲波輸(shu)出恢復并重新自動搜索(suo)一次(ci)。
5.4.1 連續工作狀態：
連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（ 、 ）可以進行功率變換，其中C9功率大，C1功率小（調功率時左邊窗口Cn閃爍，選好功率檔位后按“脈沖”鍵進行確(que)認，窗口閃爍停(ting)止，此狀態記憶保存）。
5.4.2 脈沖工作狀態：
在連續工作狀態下按脈沖鍵進入脈沖工作(zuo)狀態。以(yi)當前(qian)連續(xu)工作(zuo)狀態為(wei)(wei)C5功率(lv)檔(dang)(dang)為(wei)(wei)例，脈沖工作(zuo)方式描述為(wei)(wei)：在C5功率(lv)檔(dang)(dang)工作(zuo)1秒(miao)，然后停止輸出0.5秒(miao)鐘，依(yi)次循(xun)環。
脈沖工作狀態設有2檔（H1、H2），H2檔比H1檔脈沖電流工作時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換（左窗口Hn閃爍，選好檔位后按脈沖鍵確認，窗口閃爍停止）。在Hn不閃爍的時候按脈沖鍵(jian)，返回到(dao)連續工(gong)作狀態(tai)。
6、 其它注意事項：
在使用超聲波振動系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。
6.1 超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，不準接錯線。
6.2 在(zai)能夠滿足(zu)生產要求的情況(kuang)下，功率檔位調低些較好。大電流不要超過0.4.
6.3 篩(shai)格里面沒有負載即篩(shai)格沒有固定好的(de)時候，請勿打開超聲波電源(yuan)。否則(ze)，容易造成電源(yuan)過流和篩(shai)格及振蕩(dang)器(qi)的(de)損壞(huai)。
6.4 篩(shai)格(ge)篩(shai)網(wang)一(yi)定要(yao)繃緊，否則影響超聲波輸(shu)出及振(zhen)動效果。
6.5振蕩器航空插頭對接(jie)螺(luo)絲一(yi)定要擰緊，并(bing)用絕(jue)緣膠帶包好，防(fang)止(zhi)進粉塵。在使用中注意(yi)保護此(ci)連接(jie)件。
6.6 在機器(qi)開動前(qian)檢查振(zhen)蕩(dang)器(qi)與連(lian)(lian)(lian)接(jie)線插頭的螺母是(shi)否(fou)上(shang)緊，振(zhen)蕩(dang)器(qi)與篩格是(shi)否(fou)上(shang)緊。在使(shi)用(yong)過(guo)程中，注意機箱與振(zhen)蕩(dang)器(qi)間連(lian)(lian)(lian)接(jie)線的保護，連(lian)(lian)(lian)接(jie)線及振(zhen)蕩(dang)器(qi)插座(zuo)要注意防潮，連(lian)(lian)(lian)接(jie)插頭及插座(zuo)不準進(jin)水。
6.7 如果(guo)物料導電，請把(ba)超(chao)聲波連接線(xian)加長，把(ba)超(chao)聲波諧振電源與篩分現場隔離，以防止物料進入(ru)電源箱中引起短路。
6.8 如發現機箱中風扇噪音大，或(huo)轉動不暢，請更換風扇。機箱放在通風處，勿包裹或(huo)覆蓋(gai)其它物(wu)品(pin)。
6.10 每套超聲波包括一臺諧振電源，一個振蕩器，一個篩格。三者請編號配套使用效果更佳，勿與其它超聲波混淆。
7．超聲波分機常見故障及處理：
| 序號 | 故障現象 | 可能原因 | 處理方法 |
| 1 | 打開電源開關后，超聲波諧振電源無顯示，超聲波不工作。 | 1、220V電源沒電 | 1、檢查220V電源 |
| 2、電源線斷路 | 2、檢查電源線，如有斷路，更換或維修。 | ||
| 3、諧振電源保險管燒斷 | 3、更換保險管 | ||
| 4、諧振電源船型開關故障。 | 4、更換船型開關 | ||
| 2 | 超聲波諧振電源顯示錯誤字E1，或網面無振動。 | 1、超聲波諧振電源與振蕩器之間的連線斷路。 | 1、 用萬用表檢查連接線及插頭（a: 連接線紅棕色線與插頭1位相通，蘭（黑）色線與插頭2位相通。兩線間絕緣電阻不低于1MΩ。b: 振蕩器與連接線接好，把萬有表放到測電容檔上，測量振蕩器兩出線間的電容，容值應當大于4nF，否則表明連接線到換能器至少有一根線斷。） |
| 2、 連接線插頭進水受潮或進入導電物質被擊穿。 | 2、 檢查連接插頭，如有斷路短路及時修復檢查電纜及插頭絕緣值，如電阻小于1MΩ則更換插頭。 | ||
| 3、振蕩器故障 | 3、 檢測方法如1，2所示。 故障無法排除請返廠維修 | ||
| 3 | 超聲波諧振電源電流小，網面振幅弱。 | 1、連接電纜及插頭絕緣值不夠。 | 1、 檢查電纜及插頭的絕緣值。 |
| 2、振蕩器沒有鎖緊 | 2、 用大板手擰緊振蕩器。 | ||
| 3、篩網沒有繃緊，或篩網開膠。 | 3、 繃緊篩網，或重新繃網。 | ||
| 4、振蕩器與網架底座間有臟物。 | 4、 清除底座間的雜物。 | ||
| 5、共振環或支撐條有裂紋造成頻率失調 | 5、 檢查共振環或向我公司報修 |
